一、概述：
J11Y、J61Y鍛鋼截止閥有三種蓋設計形式。*種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
二、工作原理：
閥體、閥蓋等承壓件采用整體鍛造(胎模型鍛)，閥體法蘭也可采用焊接形式及螺紋連接。閥桿頭部設計有錐形的上密封面，當閥門全開時閥蓋的上密封座嚴密吻合，無外泄漏。閥體與閥座的連接形式有法蘭連接、焊接。在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成，堆焊層厚度大干等于2mm。
三、產品特點：
1、結構緊湊、啟閉性好、高度小、維護方便。
2、閥瓣可變換為節流型、針型、球型和止回型。
3、具有抗氣蝕作用耐磨、耐蝕、耐沖刷、使用壽命長。
4、密封面為硬質合金不易磨損、擦傷、密封性能好。壽命長。
5、適用于水、蒸汽、油品管路上、具有耐高溫、耐高壓的特點。
6、閥桿底部的啟閉處為半球體形閥瓣、閥桿及閥瓣表面為硬質合金層。
7、流量阻力小、關閉更嚴密、潤滑油不易流失、摩擦力小、閥門啟閉輕松、動作靈敏。
四、三種蓋設計形式：

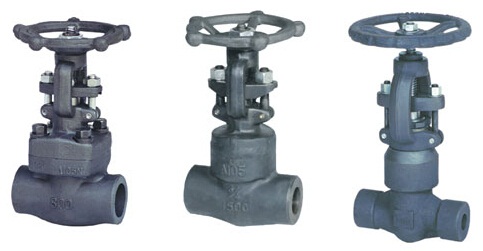

螺栓式閥蓋 焊接式閥蓋 壓力自緊式閥蓋

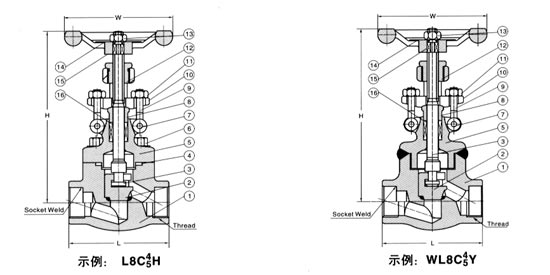

五、標準材質明細表：
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 閥瓣 | A276 420 | A276 F22 | A276 304(L) | A276 F316(L) |
3 | 閥桿 | A182 F6a | A182 | A182 F304(L) | A182 F316(L) |
4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
5 | 閥蓋 | A105N | A182 F22 | A182/F304(L) | A182/F316(L) |
6 | 閥蓋 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 圓柱銷 | A276 420 | A276 304 | ||
8 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
9 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
10 | 填料壓板 | A105 | F182 F304 | ||
11 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
12 | 閥桿螺母 | A276 410 | |||
13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
14 | 銘牌 | SS | |||
15 | 手輪 | A197 | |||
16 | 填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
六、連接尺寸：
NPS | 縮徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
全徑 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
H（開） | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
訂貨須知：
尊敬的用戶您好：如果在您確定要使用J11Y/J61Y鍛鋼截止閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。
一、1，產品名稱與型號，2，閥門的口徑，3，閥門使用的管道壓力，4，閥門的主體材質，5工況的使用溫度，是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三科閥門技術人員免費為您審核把關。
