網絡電力儀表SD系列產品是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LCD現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議

詳細介紹

寧波東啟SD-系列電力測控儀表選型說明

一、用途 網絡電力儀表SD

SD系列電力測控儀表是寧波東啟研發的一種多功能組合型儀表。適用于電力電網、自動化控制系統的現場監測顯示和自動化調度遠動裝置的遙控遙測，其作用是將電網中的電參量如電流、電壓、功率、頻率、功率因數、電能等值，由CPU控制直接交流采樣A/D模數轉換后輸出標準的電流、電壓或開關信號，與遠距離數據終瑞RTU相連。儀表的RS-232或RS-485接口中，可直接與控制中心進行數據交換，實現自動化管理。另外該系列儀表中還有進行壓力、溫度、流量等非電量測量、變送及報警輸入輸出的智能化功能。

目前，該系列儀表已廣泛應用于水利、環保、電力、冶金、鐵道等行業。

二、SD系列電力測控儀表選型

SD X X - X X X

A1 A2 A3 A4 A5

序號	功能說明
A1	寧波東啟產品系列號
A2	*42----面框尺寸:120120mm /開孔尺寸：111111mm 96----面框尺寸:9696mm/開孔尺寸：9292mm* *80----面框尺寸:8080mm /開孔尺寸：7676mm 72----面框尺寸:7272mm/開孔尺寸：6767mm* *48----面框尺寸:4848mm /開孔尺寸：4545mm 96B----面框尺寸:9648mm/開孔尺寸：9245mm* *46----面框尺寸:12060mm /開孔尺寸：11656mm 16----面框尺寸:16080mm/開孔尺寸：15171mm*
A3	---多功能表 P----有功功率表 Q----無功功率表 H----功率因數表 F----頻率表 AI---交流電流表 AV---交流電壓表 VI---電流電壓表 VIP---電流電壓功率表 N---轉速表 DI---直流電流表 DV---直流電壓表 VIH---電流電壓功率因數表
A4	H—中文顯示電力監測 Y/Z/L----液晶顯示 G/L----數碼顯示
A5	1----單相 2----三相特定功能 3----三相(可略) 6---六相
常用型號	SD80-EL3 /SD96-EZ /SD96-EG /SD80-EL /SD80-EZ /SD80-EG /SD72-EL /SD72-EZ /SD72-EG /SD96-EHY /SD96EY /SD96-EHL /SD80-EHL /SD72-EHL /SD96L-UI3Z /SD72L-UI3Z /SD96L-AI3Z /SD72-AI3Y

舉例：

型號：SD96-EHY3

表示：96*96 中文液晶多功能電力監測表三相四線帶RS485 帶兩路開關量輸入

型號：SD72-EL3

表示：72*72 液晶多功能表三相四線帶RS485

三、寧波東啟測控儀表性能參數

性能			參數
輸入測電壓顯示	網絡		三相三線、三相四線
	電壓	額定值	AC100V、400V（訂貨時請說明）
		過負荷	持續：1.2倍瞬時：2倍/10s
		功耗	<1VA（每相）
		阻抗	>300kΩ
		精度	RMS測量，精度等級0.5
	電流	額定值	AC1A、5A（訂貨時請說明）
		過負荷	持續：1.2倍瞬時：2倍/10s
		功耗	<0．4VA（每相）
		阻抗	<20MΩ
		精度	RMS測量，精度等級0.5
	頻率		40~60Hz,精度0.1Hz
	功能		有功、無功、視在功率，精度0.5級
	電能		四相限計量，有功精度0.5級，無功精度1級
	顯示		可編程、切換、循環的2、3、4排LED顯示
電源	工作范圍		AC、DC 80~270V
	功耗		≦5VA
輸出	數字接口		RS-485、MODBUS-RTU協議
	脈沖輸出		2路電能脈沖輸出，光耦隔離
環境	工作環境		-10~55℃
	儲存環境		-20~75℃
安全	耐壓		輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>1kV
	絕緣		輸入、輸出、電源對機殼>5MΩ
外形	尺寸		96×96×80 120×120×80 80×80×80 72×72×80（長、寬、深）
	重量		0．6kg

四、寧波東啟測控儀表安裝與外形開孔尺寸

五、寧波東啟測控儀表接線方式

1、多功能儀表接線圖

badd127ca7ef31ba2ecb4b4

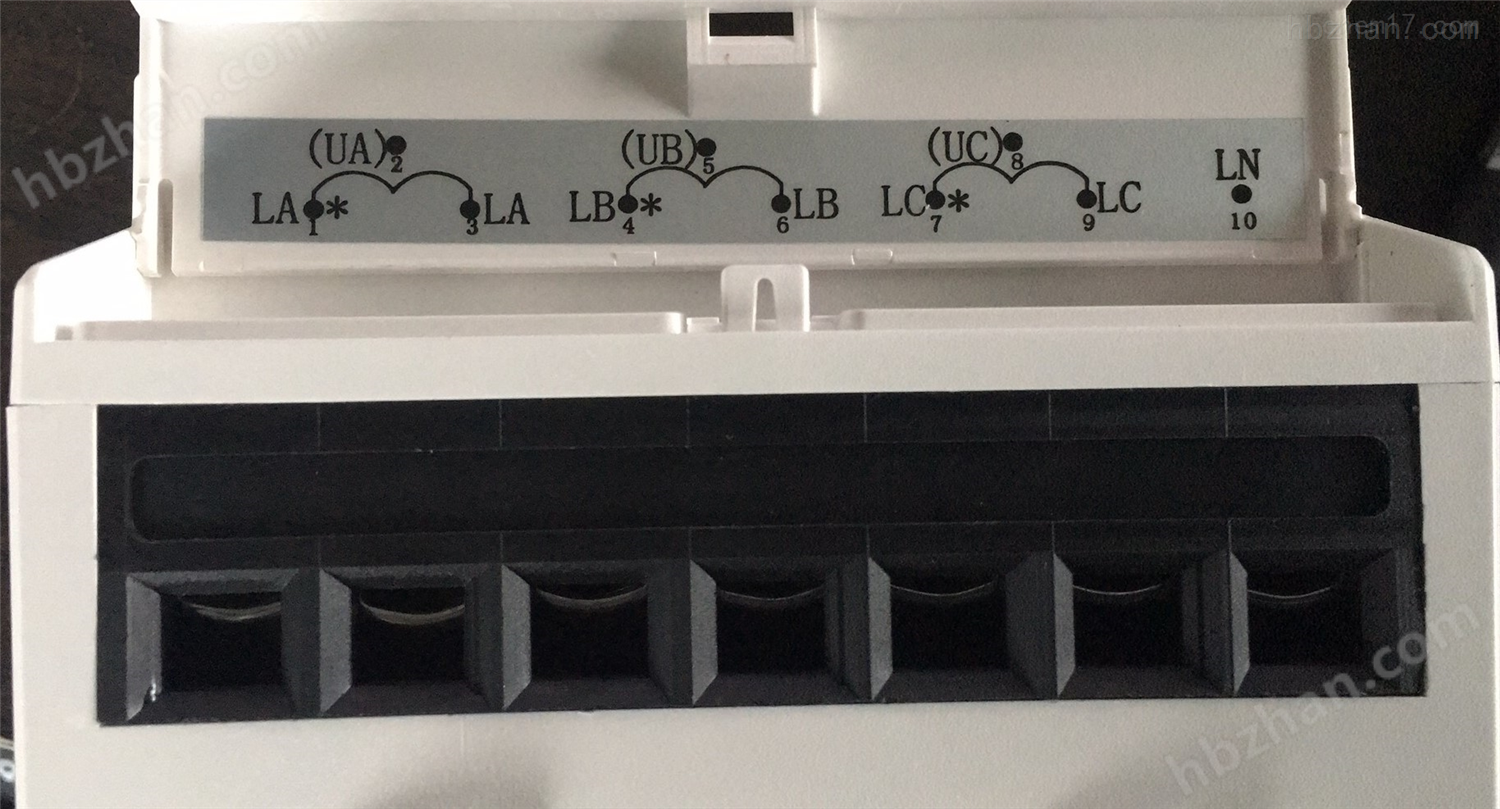

2、三相導軌多功能儀表接線圖

注：*表示進線

六、訂貨說明網絡電力儀表SD

簽定合同時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容。

例型號：SD80-EL3

輸入：380V 200A/5A

電力網絡：三相四線

通訊：RS485/MODBUS-RTU

輸出：兩路脈沖

數量：8 臺
