聯系我時，請告知來自 環保在線排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供*使用排泥閥。
一、JM742X隔膜式池底排泥閥概述
排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供*使用排泥閥。
本閥又名活塞式排泥閥，主要安裝于各類池子底部，用于排除泥沙、污泥等。是重慶大才閥門結合*進技術自主開發生產，是現目前國內質量穩定的排泥閥。
還可按用戶所需生產和加工定制。
二、JM742X隔膜式池底排泥閥設計標準
設計制造標準：GB12235-89
法蘭連接標準：GB/T17241.6-2008
試驗檢驗標準：GB13927-92
閥門材料標準：GB12226-89
三、JM742X隔膜式池底排泥閥作用原理
本類閥門又閥體，液壓缸，活塞，閥桿，閥瓣組成。
液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。
開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。
該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點。
壽命可長達五年以上，保用期36個月。
四、JM742X隔膜式池底排泥閥結構特點：
排泥閥一般有以下結構特點：
閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力?。宦輻U及密封面采用錫青銅，耐腐、耐磨?？膳c手電兩用啟閉機配套使用進行微機控制。
膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損。排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L型皮碗。閥瓣與閥座為軟密封。排泥閥采用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。
五、JM742X隔膜式池底排泥閥主要技術參數
閥體部分
|
型號
|
JM742X-10
|
JM742X-16
| |
公稱壓力（MPa）
|
1.0
|
1.6
| ||
試驗 壓力
|
密封（MPa）
|
1.1
|
1.76
| |
強度（MPa）
|
1.5
|
2.4
| ||
適用介質
|
水
| |||
溫度（°C）
|
<80
| |||
驅動部分
|
驅動介質
|
水（使用壓縮空氣，訂貨時注明）
| ||
驅動壓力（MPa）
|
0.3—1.0
| |||
介質溫度（°C）
|
<50
| |||
控制部分 (另配)
|
控制器輸入電壓（V）
|
Ac220
| ||
電磁閥線圈電壓（V）
|
Ac220
| |||
電磁閥線圈功力（W）
|
10—15
| |||

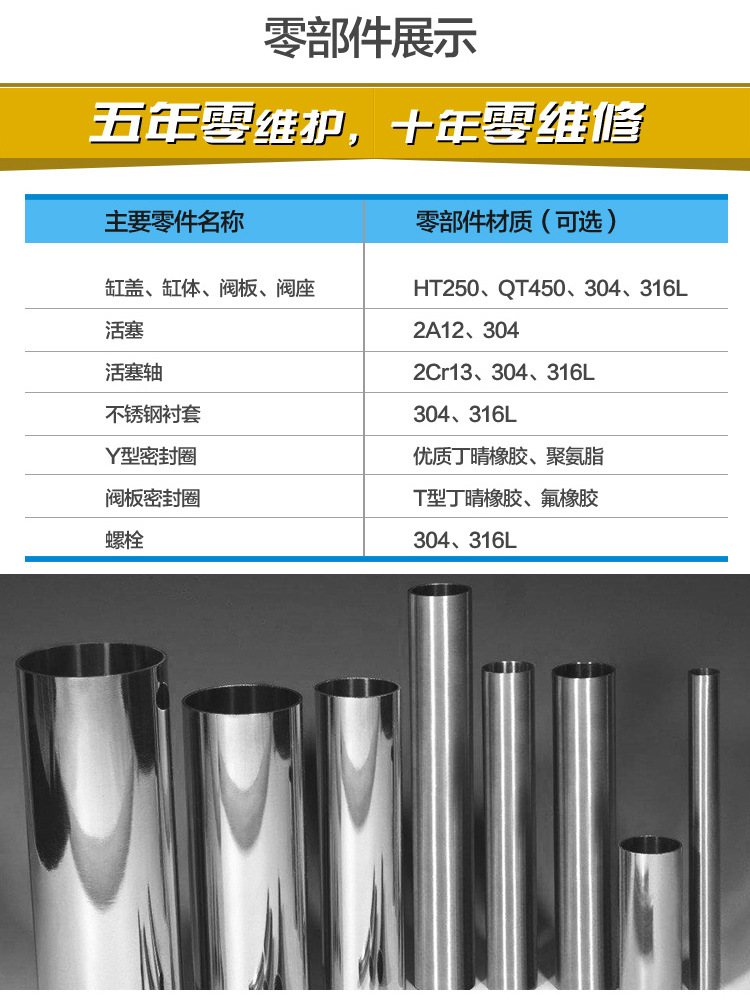

五、JM742X隔膜式池底排泥閥主要零件材料
零件名稱
|
閥座
|
閥瓣
|
閥桿
|
缸體
|
活塞板
|
活塞皮碗
|
材料牌號
|
HT200
|
HT200
|
不銹鋼
|
HT200
|
HT200
|
耐磨丁晴橡膠
|

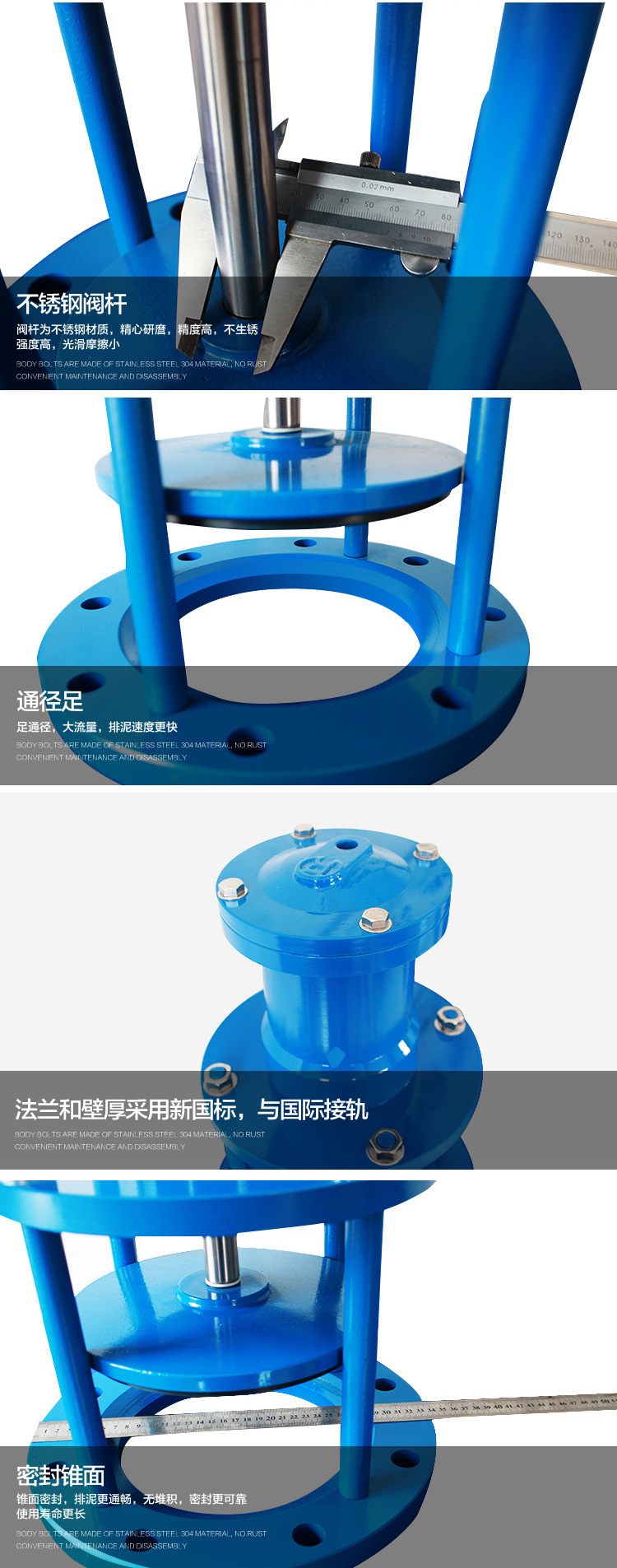

細節展示·DETAIL DISPLAY
