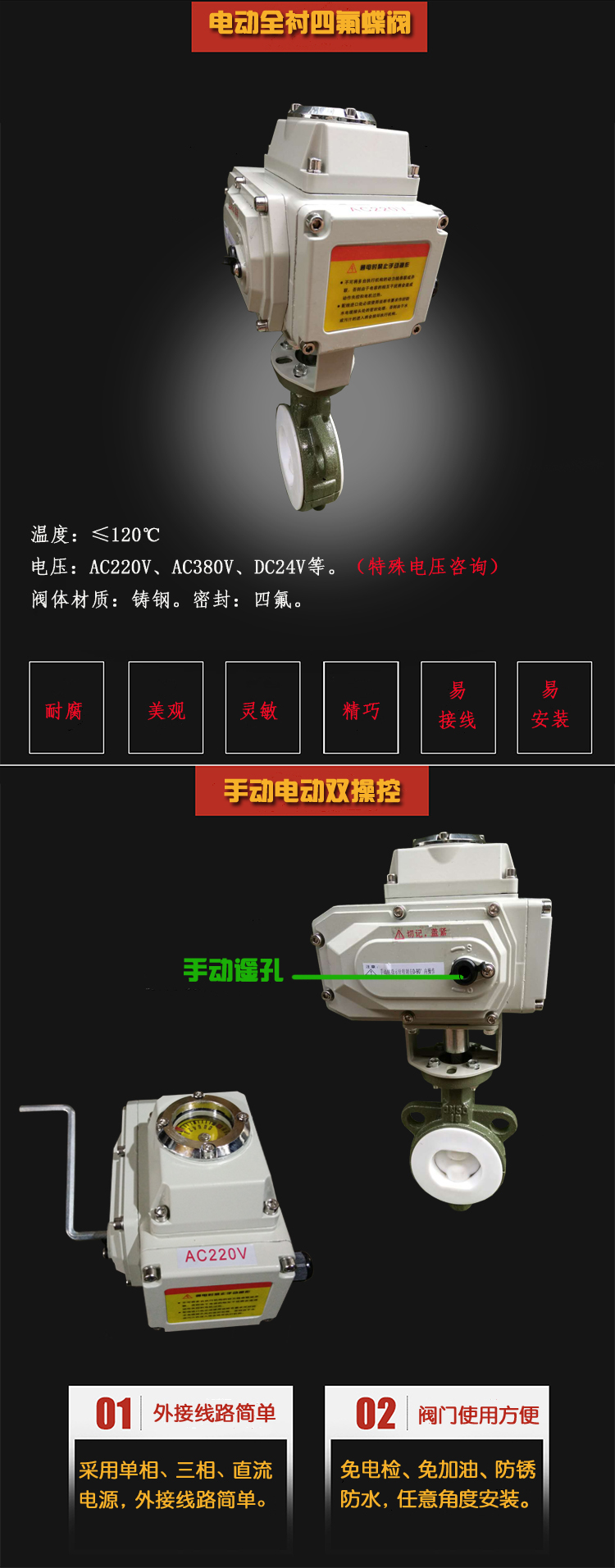

電動全襯四氟蝶閥 電動對夾軟密封防腐耐酸堿蝶閥閥門D971F46-16C
一、對夾全襯四氟蝶閥用途：
對夾全襯四氟蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上。
二、對夾全襯四氟蝶閥特點：
1、蝶板加工采用球形加工方法，蝶板形位誤差很小，閥門的啟閉扭矩低，扭矩值*性好，可控制在標準扭矩值±5范圍內，非常適合大批量組裝電氣動裝置。
2、閥座密封面的密封尺寸是根據GB、ISO、AMST、JIS標準中點焊法蘭內徑zui大尺寸確定的，也就是該閥門與管道聯接沒有特殊要求，所有平焊法蘭盤都能使用，通用性強，從而*解決了中線軟密封蝶閥對法蘭盤連接類型及內徑尺寸要求苛刻的缺點。
3、蝶板與閥軸連接選用半軸小模數花鍵結構，上閥軸抗彎強度比善通無銷閥軸高。上閥軸密封采用橡膠密封圈加尼龍支撐套結構，下軸密封采用兩道O型橡膠圈加固體密封脂的結構，介質不會從閥軸處泄漏。
4、閥門側法蘭連接孔含蓋標準多，且定位孔精度高，另外閥座與閥體硫化為一體，對閥座受壓變形量的控制要求不高，從而對安裝人員素質要求不苛刻，操作快捷，方便安裝效率高。
電動法蘭蝶閥電動軟密封閥門電動蝶閥D941X-16/10
D941X電動法蘭蝶閥性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
產品特點
1、雙向密封性能優良，扭矩值小。
2、流量特性趨于直線，調節性能好。
3、法蘭連接安裝便捷，立式、臥式安裝均可。
4、密封副材料的多樣性，可供用戶選擇。
5、可用于管端作放空閥用，性能可靠。
6、閥座密封圈與閥體有機地結合為一體，使閥門具有較長的使用壽命。
技術參數
XP系列電動執行機構技術參數 | 閥 體 參 數 | ||
電源 | AC220/380、DC24； AC110V/DC12V(訂做) | 公稱通徑 | DN50～500mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0、1.6MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 球墨鑄鐵、304/316不銹鋼 |
動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、不銹鋼304 |
動作時間 | 5秒/15秒/30秒/60秒 | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 |
環境溫度 | -30°～60° | 閥座密封 | EPDM、PTFE、耐磨橡膠，硅橡膠 |
手動操作 | 附帶手柄操作 | 結構形式 | 中線型 、無銷型 |
限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤100℃、PTFE≤120℃ |
防護等級 | IP65 | 適用介質 | 水、空氣、天然氣 |
輸入信號 | 0-10，1-5V、4-20mA(智能型) | 特點 | 用途廣、整體造價低、流量大、流阻小 |
產品尺寸展示表
公稱通徑DN | A | B | C | D | E | D1 |
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 |
40 | 155 | 349 | 57 | 104 | 108 |
|
50 | 155 | 353 | 62 | 104 | 108 | 125 |
65 | 155 | 362 | 70 | 104 | 112 | 145 |
80 | 155 | 368 | 89 | 104 | 114 | 180 |
100 | 208 | 392 | 106 | 115 | 127 | 180 |
125 | 208 | 407 | 120 | 115 | 140 | 210 |
150 | 208 | 446 | 132 | 115 | 140 | 240 |
200 | 256 | 489 | 164 | 127 | 152 | 295 |
250 | 256 | 514 | 200 | 127 | 165 | 350/355 |
300 | 256 | 568 | 238 | 127 | 178 | 400/410 |
350 | 288 | 629 | 280 | 164 | 190 | 460/470 |
400 | 288 | 662 | 302 | 164 | 216 | 515/525 |
450 | 288 | 693 | 335 | 164 | 222 | 565/585 |
500 | 288 | 729 | 360 | 164 | 229 | 620/650 |
訂貨說明
1、電源電壓：DC24V、DC12V、AC24V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
