揚塵在線監測系統 可配氣象參數視頻疊加 主要由揚塵監測單元、噪聲監測單元、氣象監測單元、數據采集處理單元、數據傳輸單元、LED屏顯示單元、太陽能供電單元、視頻字符疊加單元組成，實現工地環境參數的監測、展示、數據上傳、視頻疊加功能，*對接政fu監測平臺，從而實現工地環境參數的24小時監管；

揚塵監測單元

對揚塵進行連續自動監測，揚塵每分鐘采集一次數據，并實時上傳至服務器供后臺程序統計和分析。揚塵監測包括 PM10 和 PM2.5 兩個參數，并同時實時上傳個數據中心和監控平臺；

噪聲監測單元

我司具有自主生產和校準單位，提供全天候戶外噪聲采集傳感單元，對傳感器的戶外監測安全和數據準確性提供可靠保障；

氣象監測單元

我司整套設備具備風速、風向、溫度、濕度等環境參數的監測，為揚塵和噪聲監測數據的后期分析提供氣象參數保障；特別是通過風向?qū)P塵的運動趨勢做科學預測和報警；在不同的氣象條件下，對揚塵、噪聲監測數據做科學的修正；

數據采集處理單元

該單元是整套系統的中樞，對所收取的監測數據進行判別、檢查和存儲；對采集的監測數據按照統計要求進行統計分析處理，將處理后的數據上報至云平臺，并控制參數的本地化顯示，實現環境參數與視頻監控畫面的融合；

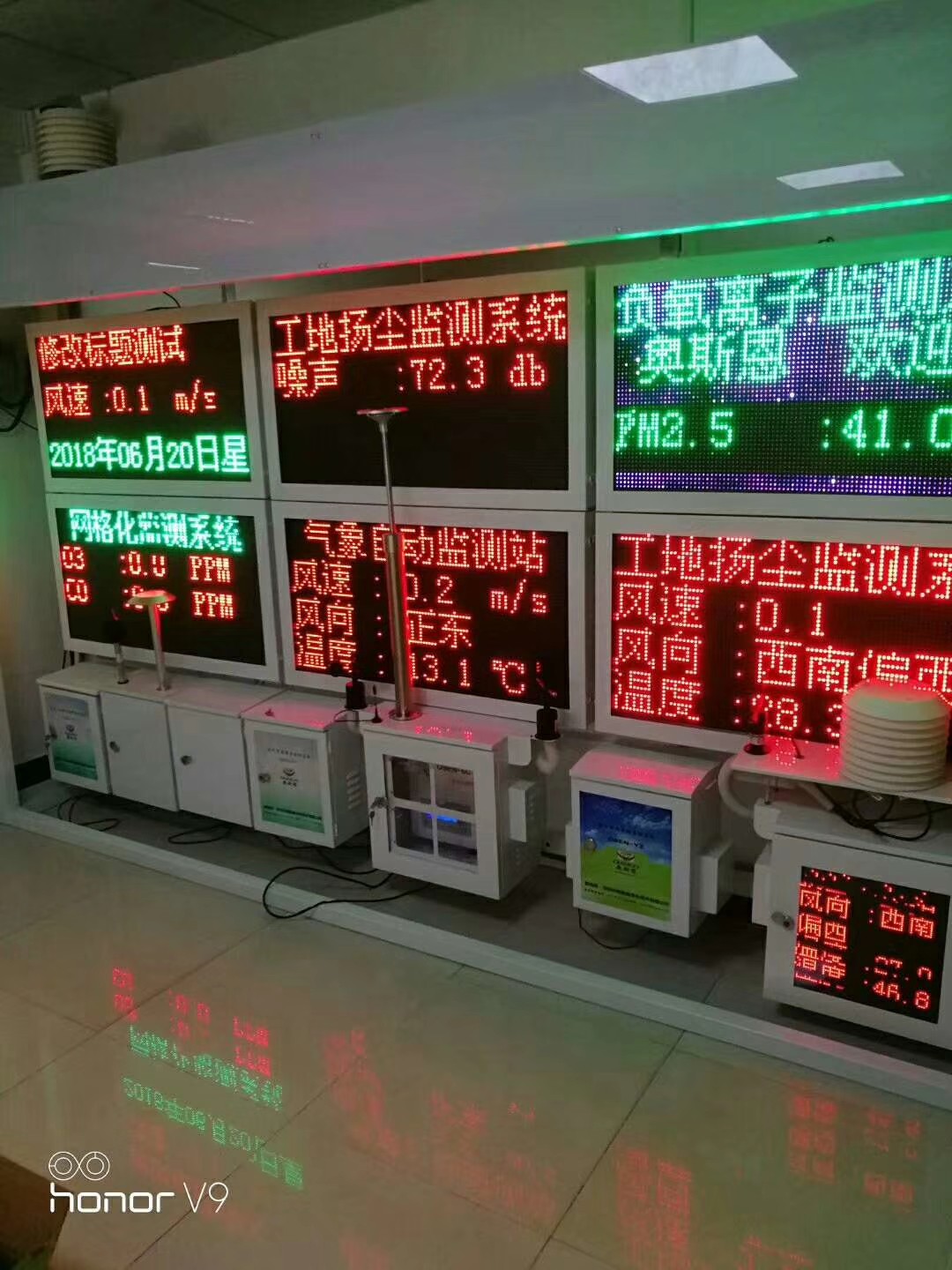

LED屏顯示單元

實時監測數據現場顯示，給施工單位、城市居民以預警作用；予施工單位和城市居民自查、自控提供數據支撐；達到噪聲揚塵超標及時控制降低功能，

太陽能供電單元

該單元可為系統提供后備電源，當系統供電異常時，能繼續為系統供電，實現24小時的不間斷數據監管；

視頻字符疊加單元

該單元實現本地環境參數與本地視頻的融合，將環境參數以字符形式疊加顯示在攝像機的視頻畫面上，并能隨視頻一起存儲，防篡改；

揚塵在線監測系統 可配氣象參數視頻疊加特點：

1、可無人值守，長時間野外工作；

2、測量數據實時回傳，并保存至服務器數據庫；

3、測量精度高，相對位移精度優于0.05mm；

4、軟件功能豐富，可調看數據繪制圖譜；

5、可根據客戶需要設定報警參數，實時報警，提供短信，聲光電等多方式；

6、支持手ji短信的參數調整和設置；

7、完整的操作日志，對所有儀器操作均有詳細記錄；

8、同時具備多種傳感器接口，適應多樣化測量需要；

參數 :

監測指標 測量范圍 分辨率 準確度 備注

PM2.5 0-500ug/m3 1ug/m3 ±10%

PM10 0-2mg/m3 1ug/m3 ±10%

TSP 0～40mg/m3 1mg/m3 ±10%

風速 0-30m,0-60m（可選） 0.1m/s ±1m/s

風向 0～360°/16方位 1° ±3°

噪聲 30~130dB 31.5Hz~8kHz ±1.5dB

溫度 -30～+70℃ 0.1℃ ±0.3℃

濕度 0～99.99%RH 1%RH ±3%RH

壓力 500～1100hPa 0.1 hPa ±0.3hPa

數據采集處理系統

市電220V供電 AC220V

通訊方式 RS485/232通訊,USB通訊3G/4G、WIFI無線傳輸、ADSL光纖等有線傳輸

標配3米支架 高度可定制

戶外高清LED屏幕 尺寸105*55cm 四行顯示 含控制系統及防水外框
