產品型號100RJC10-3.8
品 牌如克
廠商性質生產商
所 在 地南京市
聯系方式：石芝青查看聯系方式
更新時間：2023-09-04 16:59:52瀏覽次數：3577次
聯系我時，請告知來自 環保在線| 處理量 | 1000m3/h | 水泵功率 | 3.8kw |
|---|---|---|---|
| 主體材質 | 不銹鋼 |
品牌如克型號100RJC10-3.8材質鑄鐵
驅動方式電動用途流程泵泵軸位置邊立式
葉輪結構封閉式葉輪葉輪數目多級葉輪吸入方式單吸式
原理離心泵性能衛生輸送介質清水泵 長軸深井泵RJC
揚程62.5（m）轉速2940（r/m）功率3.8（kw）
一、概述： 長軸深井泵RJC 長軸深井泵RJC
RJC型系列冷熱水長軸深井泵。RJC型系列水泵為我公司國外的水力模型和全新結構設計的產品，
并采用多項工藝，*按照美國水力協會標準生產制造，達到了當代水平，全系列長軸深井泵均為節能型產品。
二、產品特點：
1、選用的水力模型和結構設計，采用亞什蘭工藝
制芯、葉片流道部位環氧涂復等多種新工藝，選材合理，產
品性能優良，使用壽命長。
2、水泵效率高，比國內J、JD、JC型水泵高2～8%，
效率曲線平緩，高效區域?qū)拸V，工作范圍增加10～20%，節
能*。
3、采用甩砂泵裝置，迷宮式結構使砂粒無法進入軸承。
4、葉輪軸、電機軸均采用銅軸承支承，軸的徑向跳動
控制在0.13mm以內，泵運行平穩，噪聲低。
5、泵座造型美觀，窗口大，便于維修、更換填料。
6、與國產同流量水泵相比，工作部件外徑小1英寸左
右，可明顯節省用戶的成井費用以及適合老井用泵的更新改造。
7、可采用油潤滑的閉式傳動系統的特殊結構設計；以及
可選用球墨鑄鐵，ASTM304、316、416等各種牌號的不銹鋼材
料，以滿足用戶的各種特殊使用工況和技術要求。
三、應用范圍：
水廠、水電站（檢修、滲漏用泵等）、火電廠（工業、
生活、消防用泵等）、鋼鐵廠（鐵皮坑用泵等）、農業灌溉、
消防、市政等行業。
Q≤2400m³/h，H≤250m。

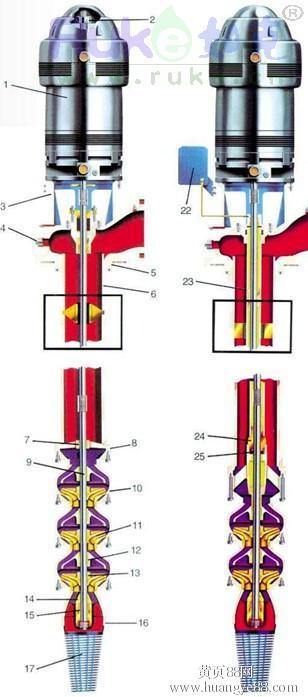

長軸深井泵內部結構
1．電機：深井泵電機（YLB型），或?qū)嵭妮S電機。
2．調整螺母：調節葉輪軸向串量。
3．泵座：承受重載荷，極方便安裝填料箱。
4．預潤絲堵：?jiǎn)?dòng)前，通過該處注入清潔水。
5．進水法蘭：聯接螺紋管或法蘭管。
6．上短管：能直接旋入進水法蘭。
7．上殼軸承：銅軸承。
8．出水殼：具有螺紋和法蘭聯接兩種型。材料為：HT200。
9．葉輪軸：2Cr13不銹鋼或45#優質碳鋼（表面鍍鉻）。
10．中殼：流道光滑，減少摩擦阻力，提高效率。材料為HT200.
11．葉輪：與中殼配合設計，高效，工作運行范圍寬廣，并進行精密的校平衡，以保證運行平穩。材料為：HT200或硅黃銅。
12．中殼軸承：銅軸承或耐磨橡膠軸承。工作可靠，壽命長。
13．錐套：把葉輪可靠地固定在葉輪軸上。材料為：35#碳鋼。
14．防砂環:保護下殼軸承，防止砂粒積聚。材料為：硅黃銅。
15．下殼軸承：銅軸承，油脂填充，*運行。材料為：硅黃銅。
16．下殼：將濾水管中的液體以小的損失均勻地引向葉輪。材料為：HT200.
17．濾水管/濾水網：濾水管長度適宜，以達進水狀態。濾水網則能防止大顆粒進入。
18．傳動軸：高強度碳鋼（35#或45#），軸承位置處表面鍍鉻。根據要求，亦可提供不銹鋼材質。
19．軸承支架：材質：HT200.根據需要材質可為球鐵QT450或不銹鋼。
20．支架軸承：材質為耐磨橡膠。結構帶水槽設計，使得砂粒被快速?zèng)_走。
21．揚水管，聯管器：揚水管兩端車有螺紋，方便安裝，定位準確。同時還可提供法蘭聯接揚水管。
22．水箱：（選配件）以提供充足的潤滑液體。
23．導管：將揚水管內的液體與導管內的潤滑液體分隔開。
24．導管連接器：連接導管和工作部件。
25．橡膠密封件:防止工作部件中的液體進入管內部。
26．連管支撐器：聯接導管，支撐傳動軸。
27．支撐架：在揚水管內管支撐導管。
