NOS-T8 高速小量程扭矩傳感器

一、產品特點

T8系列扭矩傳感器是非接觸式扭矩傳感器的典型結構，采用非接觸方式輸出信號，信號的高頻部分由檢測電路濾波，僅有扭矩信號部分被放大。非接觸扭矩傳感器由于采用的是非接觸的工作方式，因而壽命長、可靠性高，不易受到磨損、有更小的延時、受軸的偏轉和軸向偏移的影響更小，現在已經廣泛用于轎車和輕型車中，是EPS傳感器的主流的產品。
內部采用*的非接觸方式無線傳遞扭矩信號輸出。
具有穩定性好，精度高，可靠性好壽命長。
可以測量動態扭矩，靜態扭矩；測量時扭矩信號的輸出。
不需要反復調整零位即可連續測量正反轉扭矩信號。
信號采用數字化技術，抗干擾性強。
沒有集流環等磨損件，可以高轉速長時間運行
扭矩測量精度與旋轉速度、方向無關。
可測量正反向扭矩。
體積小、重量輕、安裝方便.可任意位置,任意方向安裝。

二、工作原理

非接觸式扭矩傳感器，輸入軸和輸出軸由扭桿連接起來，輸入軸上有花鍵，輸出軸上有鍵槽。當扭桿受方向盤的轉動力矩作用發生扭轉時，輸入軸上的花鍵和輸出軸上鍵槽之間的相對位置就被改變了?；ㄦI和鍵槽的相對位移改變量等于扭轉桿的扭轉量，使得花鍵上的磁感強度改變，磁感強度的變化，通過線圈轉化為電壓信號。

三、應用范圍

傳遞電動機、內燃機等旋轉動力設備的輸出扭矩及功率。
傳遞發電機、風機、泵、攪拌機、減速器、變速器、卷?yè)P(yáng)機、螺旋槳、鉆探機械等設備的負載扭矩及輸入功率。
傳遞各種機械加工中心、自動機床工作過程中的扭矩。
傳遞各種旋轉動力設備系統所產生的扭矩及效率。
可用于制造粘度計。

四、功能參數

測 量范圍	0.1、0.2、0.5、1.0、2.0、5.0Nm
扭矩精度	± 0. 5 % F · S
響應 頻率	100 μ s
非線性	± 0. 3 % F · S
零點 溫漂	± 0. 3 % F · S
信號 輸出	5KHZ-15KHZ、 0-5V、 4-20mA
絕緣阻抗	>500M Ω
靜態 超載	150%
使用溫度	－ 1 0 ～ 5 0 ℃
儲 存溫度	－ 20 ～ 70 ℃
電源電壓	± 15V ± 5 %
負 載電流	<10mA
信號	扭矩信號
相對 濕度	≤95%RH
適合轉 速	10000轉/min

五、安裝方式

T8型轉速耦合器由靜止外殼和旋轉柱兩部分組成.
將靜止外殼套在旋轉柱的外側.
將旋轉柱的兩端通過法蘭聯軸器分別與動力或負載聯接.
靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉柱之間不可接觸.

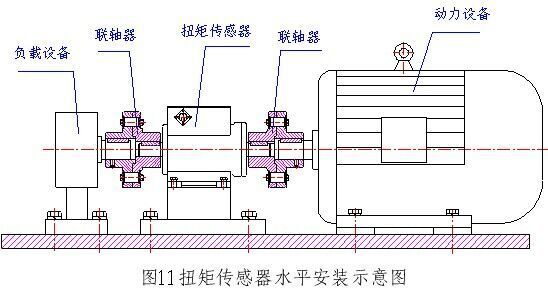

安裝圖片3

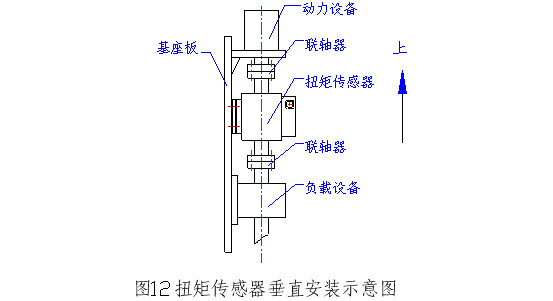

安裝示意圖4
