目錄:南京蘭江泵業有限公司>>潛水推流器>>低速潛水推流器>> QJB1.5/4-1100/2-115低速推流器 潛水推流器
| 電機功率 | /kw | 攪拌機類型 | 多功能攪拌機 |
|---|---|---|---|
| 適用物料 | 泥漿 | 物料類型 | 液-液 |
低速推流器 潛水推流器 低速推流攪拌器裝配
我們建議用南京蘭江水處理設備制造有限公司原裝的零部件來安裝潛水?dāng)嚢铏C。
1、葉片的裝配
注意：
在攪拌機裝上安裝系統前，先根據工作條件選擇角度調整片。
確保兩枚葉片在安裝時為同一角度。
步驟1、松開（1）上端蓋（2）的螺釘（3）（M16*80左螺紋），卸下端蓋；
步驟2、將一枚葉片從上插入孔中，使葉輪軸的槽對外，用已選擇好的角度調整片（4）放入葉輪軸的槽內，用兩顆螺釘連接，用內六角扳手先擰緊左側的螺釘（5），再拎緊右側的螺釘（6）。
為了便于安裝葉片，旋轉180o，然后用上述方法安裝葉片。
步驟3、蓋上端蓋，將兩片齒型墊圈和 M16*80左螺紋螺釘擰入。
低速推流器 潛水推流器 低速推流攪拌器 低速推流攪拌器安裝
2、低速潛水推進器的安裝 將導桿和吊架按要求用脹錨螺釘固定好。 裝上減振塊和滑套。 用手搖葫蘆提起攪拌機，將滑套套入方型導桿中，在攪拌機就位前，檢查升降是否靈活自如。 緩慢均勻地放下攪拌機，確保攪拌機就位正確。使手搖葫蘆鋼絲繩處于松弛狀態。 確保電纜在攪拌機運行時，不被卷入葉輪中！ 3、試運轉 開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。 *調試時，檢查葉輪的旋轉方向是否正確。方法是：將潛水?dāng)嚢铏C懸在方型導桿上，接通電源，從葉輪向電機方向看，葉輪應為順時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如多臺攪拌機連接在同一個控制柜上時，應對每臺攪拌機進行單獨檢查旋向。 注意：檢查旋轉方向時，要確保旋轉的葉輪不會傷害工作人員，也不要靠近旋轉的葉輪。 4、運轉 在試運轉正常后，切斷電源。將攪拌機沿方型導桿放入水下，并確保攪拌機安裝到位。接通電源進行運轉，并檢查是否正常。 5、注油與換油 攪拌機在出廠前減速箱內已注油。*次運轉100小時后應更換新油，以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。 換油應按下列方法進行： 把攪拌機放置好，松開上下兩只螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。 如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后重新檢查一次，如果油又變成奶狀乳化液，應檢查機械密封件，應進行更換（請與我公司或維修服務部）。 |
低速推流攪拌機 低速推流攪拌機性能參數
| 攪拌機安裝到位。接通電源進行運轉，并檢查是否正常。 |
5、注油與換油
攪拌機在出廠前減速箱內已注油。*次運轉100小時后應更換新油，以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。
換油應按下列方法進行：
把攪拌機放置好，松開上下兩只螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。
如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后重新檢查一次，如果油又變成奶狀乳化液，應檢查機械密封件，應進行更換（請與我公司或維修服務部）。
客戶訂貨時，請?zhí)峁┏厣頗及池形圖，以便廠房加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾撈鸬醯鬃?，多臺攪拌機可公用一套起吊裝置。
潛水?dāng)嚢铏C注意事項
為保證取得佳效果，請使用方提供如下資料：
攪拌機*潛入水中工作不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作小潛入深度900mm。
1、運用目的
2、池型
3、池尺寸
4、介質特性包括粘度、密度、固體物含量等。

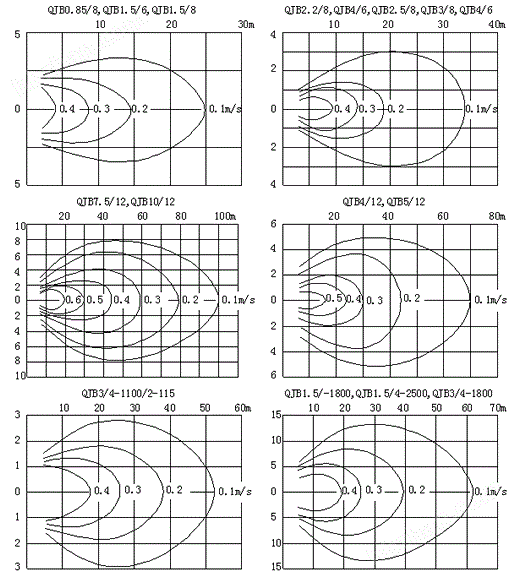

潛水?dāng)嚢铏C流速表
以下流速場是在清水中，邊界水流速度為V=0.1m/s工況下
低速推流器運行工況
潛水?dāng)嚢铏C現場安裝效果圖
一、QJB型潛水?dāng)嚢铏C簡介： 南京蘭江水處理設備制造有限公司專業生產銷售的QJB型潛水?dāng)嚢铏C適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀及產生死角，是市政和工業污水處理工藝流程上的重要設備，在水處理工藝流程中，可實現生化過程中固液二相和固液氣三相的均質，流動的工藝要求。 QJB型潛水?dāng)嚢铏C由潛水電機、葉槳和安裝系統等組成。根據傳動方式的不同，潛水?dāng)嚢铏C可分為：混合攪拌和低速推流兩大系列。 混合攪拌系列產品常選用多級電機，采用直聯式結構，它與傳統相比，具有結構緊湊、能耗低、效率高、便于維便于維護保養等優點。葉輪制造精度高、推力大。QJB型潛水?dāng)嚢铏C系列產品適用于需要固液攪拌、混合的場合。 三、QJB型潛水?dāng)嚢铏C的工作原理： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2、QJB型潛水?dāng)嚢铏C葉輪具有佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。 3、QJB型潛水?dāng)嚢铏C與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，防止沉淀。 4、QJB型潛水?dāng)嚢铏C電機繞組絕緣等級為F級，防護等級為IP68,選用軸承和的電機防凝露裝置，使電機的工作更加可靠。 5、QJB型潛水?dāng)嚢铏C有兩道機械密封，材質為碳化鎢－碳化鎢，所有外露緊固件均為不銹鋼。 6、根據工藝要求，直聯式QJB型潛水?dāng)嚢铏C可配用導流罩。 7、QJB型潛水?dāng)嚢铏C的不銹鋼、碳鋼精鑄焊接葉槳，經優化設計葉片呈后掠式，效率高，具有自潔功能。 8、QJB型潛水?dāng)嚢铏C內部設有泄漏傳感器和定子繞組超溫保護報警裝置。 QJB型潛水?dāng)嚢铏C 1、污水(廢水)/活性污泥的混合 2、控制濃縮污泥分離 3、酸、堿中和及PH值調整工藝 4、防止顆粒在池壁和池底的凝結和沉淀 5、提高傳熱系統的效率 2、介質的PH值在5-9 3、介質密度不超過115KG/M^3 4、長期潛水運行，潛水深度一般不超過20米 針對環境下的要求，我公司可為用戶提供設計。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
為保證潛水?dāng)嚢铏C取得佳效果，請使用方提供如下資料： 1、運用目的 2、池型 3、池尺寸 4、介質特性包括粘度、密度、固體物含量等。 潛水?dāng)嚢铏C所需要的配套功率是按容積大小，攪拌液體的密度、粘度和攪拌深度而確定的，根據具體情況應采用一臺或多臺攪拌機。 注： 2、潛水?dāng)嚢铏C*潛入水中工作，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作，小潛入深度900mm。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
十一、QJB型潛水?dāng)嚢铏C的流場圖：
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：1、潛水?dāng)嚢铏C的安裝系統，可在無需排出池中污水的情況下，快速安裝和拆卸潛水?dāng)嚢铏C； 2、安裝系統I只適用于池深<4m，機型為qjbo.85／8和qjbl.5／6，且可在水平方向和垂直方向調節角度；當池深>4m時，應選用安裝系統II型。 3、安裝系統II、III導桿可沿水平方向繞導桿軸線旋轉，大轉角為±60°； 4、當H>4m時需，在導桿中間添加一支撐架； 5、支撐架和下托架與池壁、池底均用膨脹螺栓或化學錨栓固定，無需預留孔； 6、客戶定貨時，請?zhí)峁┏厣頗及池型圖，以便確定導桿尺寸和支撐架個數； 7、安裝系統材質采用不銹鋼和碳鋼防腐可供選擇； 8、多臺攪拌機可共用一套起吊系統。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
十三、QJB型潛水?dāng)嚢铏C運行實況： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
潛水?dāng)嚢铏C包裝運輸
