一、產品概述

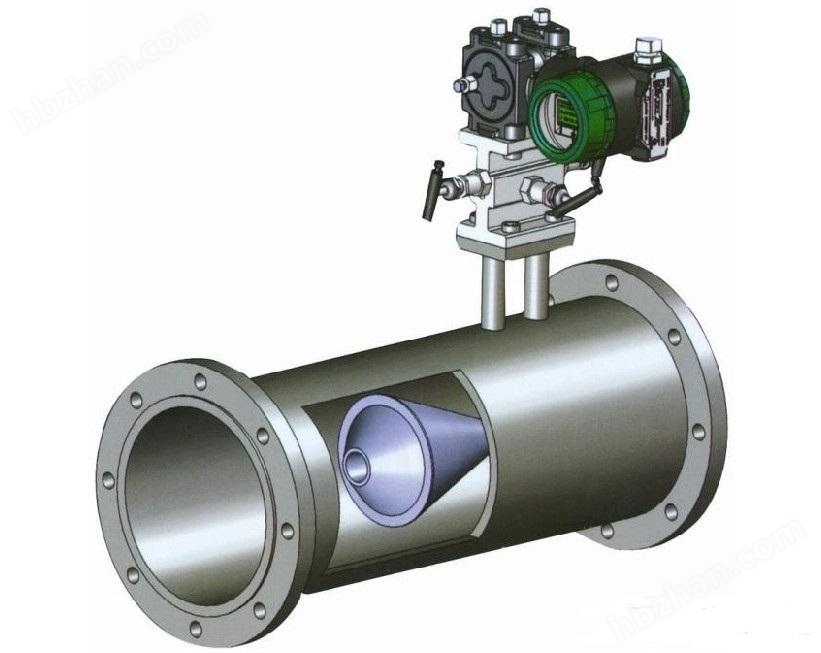

YT-VS V錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置，其理論原理是基于封閉管道中能量守恒定律伯努利方程和流動連續性方程，在穩定流的情況下管道中的流速與差壓的平方根成正比。V錐流量計穩定性好、準確性高、重復性好、量程比寬、對安裝管段要求低、壓損小，可測量含有顆粒流體、低壓流體、高含濕氣體及各種臟污流體。它的開發成功是差壓式流量測量質的飛躍，它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。而且V錐體本身作為流場的整流器而成為一種具有性能的優異的新型流量計。由V錐傳感器和差壓變送器組合而成的V錐流量計，可測量寬雷諾數(8×103≤Re≤5×107)范圍內各種介質的流量。

二、技術參數

1、精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量程比4∶1時，精度等級：≤0.30)

2、重復性：0.11%

3、工作壓力：0～40MPa(有多個壓力等級可供選擇)

4、工作溫度：-40～851°C，環境溫度：-42～65°C

5、安裝直管段要求：前0-3D直管道，后0-1D直管段，量程比寬：通常為10∶1，選擇合適的參數可達到50∶1

6、壓損?。和瑯拥摩轮?，壓損是孔板1/3～1/5

7、口徑：DN25～DN2000

三、產品特點

1、安裝要求低：前0～3D直管道，后0～1D直管段；

2、量程比寬：通常為10∶1，選擇合適的參數較高可做到50∶1；

3、壓損?。和瑯拥摩轮?，壓損是孔板1/3～1/5；

4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；

5、不堵塞，不粘附：錐形吹掃式設計避免了流體中的殘?jiān)?、凝結物或顆粒的滯留；

6、長期穩定性好：β值可長期不變，并保證長期測量；

7、精度高：0.52級；

8、重復性好：優于0.122%；

9、信號穩定："信號波動"是孔板的1/10；

10、β值范圍寬：V錐流量傳感器的幾何形狀允許有廣泛的β值范圍；

11、口徑范圍寬：DN25～DN2000；

12、可測高溫、高壓介質：工作溫度較高850℃，較大壓力40MPa；

13、可測臟污介質(焦?fàn)t煤氣、高爐煤氣、原料油、渣油等)；

14、可測氣液兩相介質(濕氣、冷凝水等)；

四、結構形式

V錐流量計按其結構分為：夾持式、通用型、大管徑結構、小管徑結構等結構具體形式

五、安裝規范

1、V錐流量計安裝于管道時，可以是水平的，也可以是傾斜的，還可以是垂直的，但是應該以安裝和維護方便為宜。

2、V錐流量計必須安裝在與其公稱通徑相應的管道上。

3、V錐流量計的上下游直管段應該是圓形的，內壁光滑，其內徑與流量計標稱內徑相同。

4、在安裝時，V錐流量計的流向必須與流體的流向一致。如果安裝位置的環境溫度超過70°C，建議采用分體安裝形式。

5、V錐流量計在上游側和下游側應配置一定長度的直管段，其長度應滿足上游0~3D，下游0~1D，長的直管段有利于流量的測量。

6、在安裝V錐流量計時，應盡量保證流量計與上、下游的直管段同心。

7、如果現場確實需要安裝溫度計、調節閥等其他測量、控制裝置，建議安裝在V錐流量計的下游端5D處。
