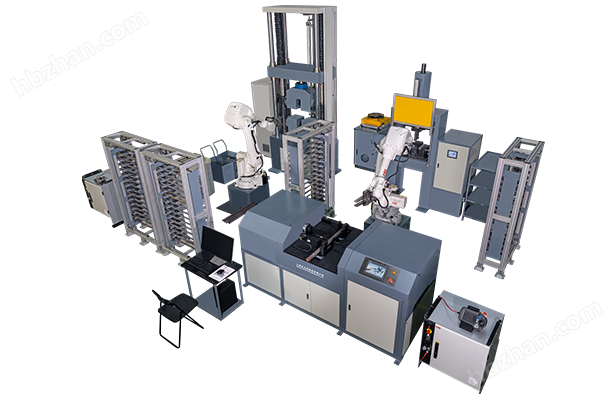

名稱:1000kN機器人控制電子拉伸及彎曲全自動試驗機系統
性能特點:
隨著中國制造的產能增加,對各種材料的檢測需求越來越大,機器人控制全自動試驗機系統,解決了大批量試驗的實際需求,只需將試樣放入試樣架,其余均由全自動試驗系統完成,降低人工成本,提高了測試效率。機器人控制電子拉伸及彎曲全自動試驗機系統由微機控制電子拉伸試驗機主機,液壓平推夾具、稱重測長系統、自動鉗口除塵(清理氧化皮)、全自動引伸計、二臺機器人互動控制系統、試樣回收系統、安全聯動防護系統、電腦及軟件等組成,能實現自動稱重測長、自動拉伸試驗、自動彎曲試驗,以及自動處理數據并上傳到上位機的無人化全自動式驗過程。
技術參數:
項目 | 型號 | WDW-600Z | WDW-1000Z | WDW-2000Z |
主機 | 試驗力 | 600kN | 1000kN | 2000kN |
精度等級 | 0.5級 | |||
測量范圍 | 0.4%~99%FS | |||
驅動方式 | 電子式交流伺服 | |||
位移示值相對誤差 | ±0.5% | |||
位移分辨力 | ≤0.001mm | |||
橫梁速度調節范圍 | 0.001~200mm/min | |||
拉伸夾頭間距離 | 730mm | 1100mm | 1250mm | |
有效實驗寬度 | 685mm | 940mm | 1100mm | |
液壓夾具 | 夾持方式 | 液壓平推 | 液壓平推 | 液壓平推 |
測試負荷 | 600kN | 1000kN | 2000kN | |
夾持力 | 900kN | 1500kN | 3000kN | |
試樣夾持范圍 | 2~40mm | 2~60mm | 2~60mm | |
試樣尺寸 | 試樣總長 | 400~750mm | ||
試樣平行寬度 | 12.5mm、20mm、25mm | |||
試樣平行長度 | 60~120mm | |||
試樣原始標距 | 50~100mm | |||
試樣數量 | 5行12列,合計60根 | |||
稱重測長系統 | 測量范圍 | Φ3mm~50mm | ||
稱重范圍 | 0.1~50kg | |||
試樣長度 | 400mm~800mm(可按要求擴展) | |||
測量數量 | 1根/5根(5根鋼筋拉伸試樣重量及長度分別顯示) | |||
全自動視頻引伸計 | 精度 | 0.5級 | ||
分辨率 | 優于0.4μm | |||
感光芯片像素 | ≥100萬 | |||
默認功能 | 單點位移,彎曲繞度 | |||
光源 | 雙側短波光源 | |||
通導 | USB3.0 | |||
全自動接觸式引伸計 | 標距設定范圍 | 10~205mm | ||
標距誤差 | <0.5%或0.1mm,取大值 | |||
變形量 | 105mm | |||
應變測量范圍 | 105mm | |||
試樣夾持范圍 | 60mm | |||
連續彎曲試驗系統 | 垂直油缸試驗力 | 300kN | 500kN | 1000kN |
水平油缸試驗力 | 300kN | |||
主機結構 | 三缸框架結構形式 | |||
驅動方式 | 液壓驅動 | |||
負荷過載保護 | 150%(無機械損傷) | |||
垂直油缸行程 | 320 | |||
水平油缸行程 | 160 | |||
正反彎曲試驗系統 | 彎曲力 | 300kN | 500kN | 1000kN |
試樣直徑范圍 | Φ6~50mm | |||
正反彎曲角度 | 90°/20° | |||
驅動方式 | 液壓驅動 | |||
負荷過載保護 | 150%(無機械損傷) | |||
正向彎曲油缸行程 | 400mm | |||
反向彎曲油缸行程 | 200mm |
