【產品概述】
KODIN 3系列涂（鍍）層測厚儀是基于互聯網技術傾力打造的的智能檢測終端。本儀器基于安卓系統可以根據現場操作、行業標準定制各種專業檢測方案；本儀器具備無線通信功能，可以實現遠程音、視頻數據的交互；本儀器可以實現遠程專家診斷、遠程數據檢測等功能；本儀器融入了工業設計理念，機殼設計遵循了人體工程學貼合了工業現場的操作習慣，機殼防護采用了防水、防塵、防摔的設計可以適應各種復雜的工業現場。
KODIN 3系列包含了KODIN 3A-MC（全分體機）和KODIN 3B-MC（分體機）兩種類型的涂層測厚儀。其中KODIN 3A-MC一臺主機可以同時配置多種不同的分體探頭，根據探頭類型的不同可以測量多種金屬上面的涂層。
【功能特點】
• 常規模式：只顯示測量數據的基本信息，能夠滿足用戶最基本的測量需要。
• 圖表模式：可設置上、下限報警值，測量數據如果超限，屏幕數值顯示顏色變紅以示報警；并可查看值、最小值、平均數和標準差等信息。用戶可以把測量數據存儲在本機。
• 報告模式：此模式可以拍攝工件現場照片，并可將照片加入到報告當中去，報告可對測量數據進行統計、分析，并生成報表。測量過程中可對數據進行分組管理，用戶可以把測量數據存儲在本機。
• 錄像模式：此模式下，用戶可以測量的同時錄制現場視頻，用于情景記錄。錄制結束，用戶保存測量音視頻至本機。
• 統計模式：統計模式是一種更加靈活的測量模式，可以針對某測量值進行添加備注，也可以對上次沒有測量完成的項目繼續測量。
• 數據管理：不同測量模式下保存的數據，最后都可在“數據”菜單內進行查看。一個項目包括視頻、報告和測量值，圖表模式和報告模式下無視頻數據。所有存儲的測量數據、錄制視頻、測試報告均可保存至本機。本機EMMC大內存數據存儲，容量支持TF卡擴展，滿足各種海量數據存儲需求。
• 科信云平臺：本儀器支持通過“科信”APP進行線上分享數據。可以遠程分享設備的實時測量數據給自己的工友；也可以把設備的測量界面和現場測量音/視頻推送給手機端或電腦端的科信用戶。

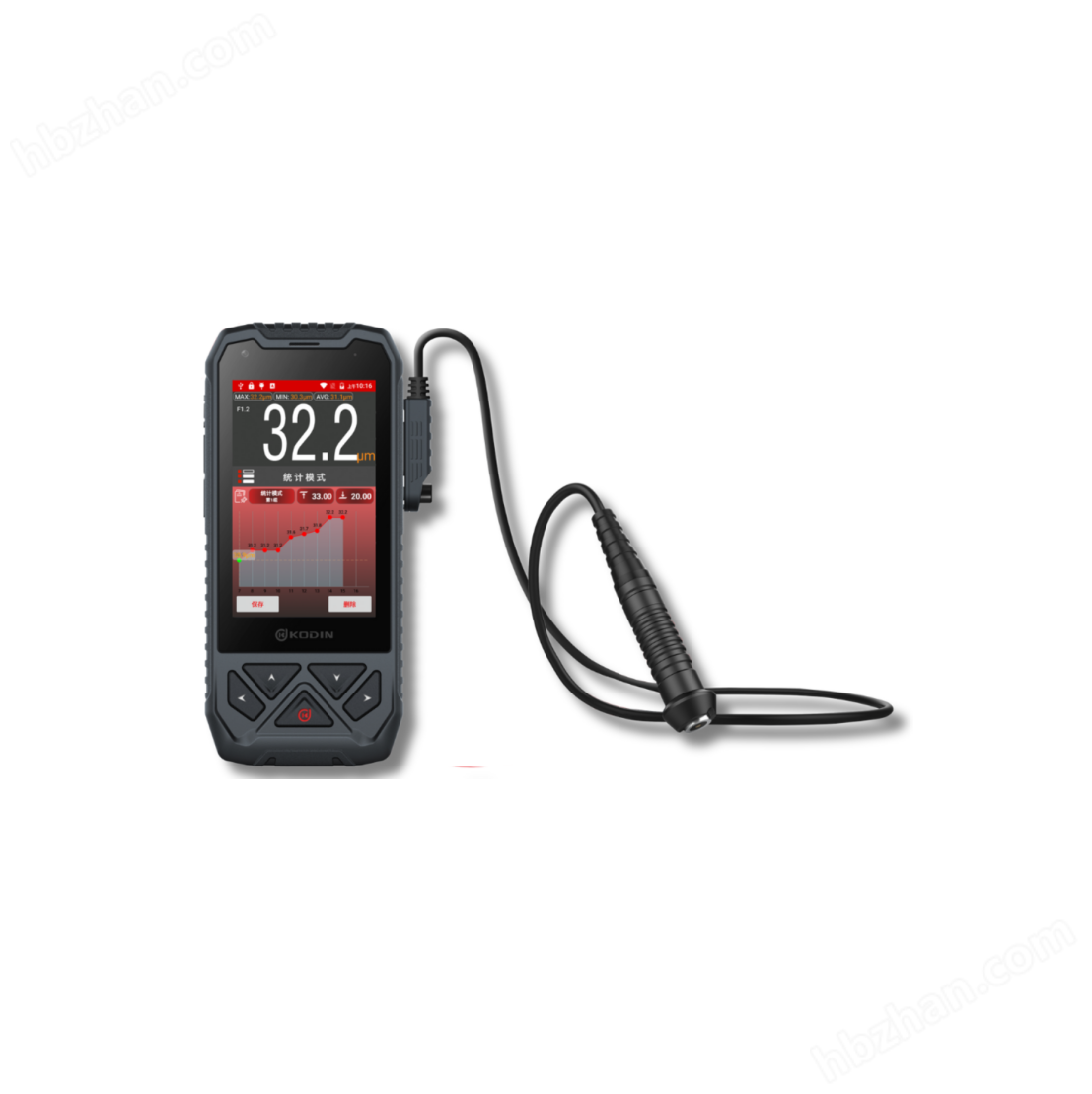

【產品圖片】
【工作原理】
KODIN 3系列涂（鍍）層測厚儀可以選擇不同測頭，F(xiàn)e探頭采用磁感應法測量鐵磁性材料上的非磁性涂層的厚度，NFe探頭采用電渦流法測量導電金屬上的非導電涂層的厚度。
【技術規格】
儀器硬件規格
處理器：64位Cortex-A53四核
攝像頭：前置200W；后置800W
內存：RAM:1GB LPDDR3；ROM:8GB EMMC存儲
顯示方式：3.97寸IPS高清彩屏，800*480像素
數據接口：支持無線通信，USB
存儲方式：本地EMMC存儲，超大容量，存儲測量點超過100萬個
數據報告：圖表、圖片、柱狀圖
防護設計：防塵、防水、防摔
供電電源：內置3000mA鋰離子聚合物電池
主機規格
主機參數表 | ||
探頭類型 | F（磁性） | N（非磁性） |
測量原理 | 磁感應 | 電渦流 |
溫度補償 | “鎖相環”技術 | |
測量范圍 | 由探頭決定 | |
顯示方式 | 3.97寸IPS高清彩屏，480*800像素 | |
數據接口 | WIFI\藍牙等無線傳輸、USB傳輸 | |
操作系統 | Android | |
校準方式 | 零點校準、系統校準、一點校準 | |
數據報告 | 圖表、圖片、柱狀圖 | |
顯示語言 | 內置中文、英文 | |
測量速度 | 可以選擇單次測量、連續測量 | |
按鍵背光 | 可開啟和關閉背光 | |
關機方式 | 實體按鍵關機、軟件APP關機可選擇 | |
防護設計 | 防塵、防水、防摔 | |
使用溫度 | 相對濕度：≤90%；溫度：-10℃～+40℃ | |
工作時間 | ≥7小時（最小背光亮度下） | |
供電電源 | 內置3000mA鋰離子聚合物電池 | |
主機尺寸 | 161mm(L)*73mm(W)*21mm(H) | |
整機重量 | 約253g(不含探頭) | |
探頭規格
探頭參數表 | ||||||
探頭型號 | F0.5 | F1.2 | N1.2 | F3 | F5 | F10 |
測量范圍 | 0～0.5 | 0～1.25 | 0～1.25 | 0～3 | 0～5 | 0～10 |
基體最小平面直徑 | 10 | 15 | 18 | 18 | 18 | 22 |
最小曲率半徑(凹) | 5 | 6 | 10 | 10 | 10 | 12 |
最小曲率半徑(凸) | 1.5 | 2 | 5 | 5 | 5 | 5 |
對應內防腐探頭可測管道內徑 | 40 | 42 | 80 | 60 | 60 | 70 |
測量精度 （H為厚度值） | ±（1～3）%H±1μm, 或H±2μm | ±（2～3）%H ±2μm | ±（2～4）%H ±2μm | |||
探頭類型 | F為磁性探頭，N為非磁性探頭 | |||||
基體臨界厚度 | F:1mm；N:0.5mm | |||||
注：以上默認單位為mm。 | ||||||
【推薦配置】
KODIN 3系列涂（鍍）層測厚儀主機1臺，數據線、充電器、SIM卡針1套，探頭1個，標準樣片/基體1套，手提箱1個，使用說明書1份，保修卡、合格證1份。
【可選探頭】
F0.5探頭；F1.2探頭；F3探頭；F5探頭；F10探頭；N1.2探頭；內防腐探頭。
