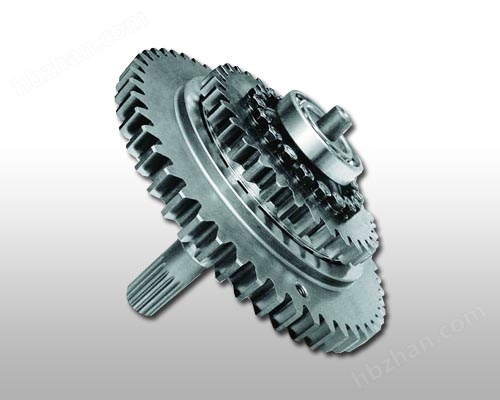

403200A 二軸總成（大超越離合器）

該產品設計合理，工藝，已批量生產多年，是行業內技術的成熟產品，因其工作可靠，通用性強，受到國內外用戶廣泛好評。

【產品特點】

1. 改變傳統的散件變成部件，安裝方便，使用壽命延長。
2. 改變了以往止動盤控制的能力，變成有自動調節自動控制的能力。
3. 改變的以往的打滑，隔離環損壞失去作用的現象
4. 改變了壓力簧的方式及堵塞造成控制失靈而全部損壞。
5. 改變了以往的裝配程序，而旋轉穩定易損壞等特點。

【產品包裝】
透明PVC保護膜+紙箱包裝

【應用范圍】
主要用于廈工、柳工、臨工、龍工等廠的ZL40/50系列裝載機變速箱。

【結構原理】
二軸總成結構見圖1，主要由外環齒輪（8）、內環凸輪（17）、滾柱（7）、中間輸入軸（1）等零件組成，內環凸輪（17）與中間輸入軸（1）通過20個螺栓（3）連接。當變速箱負荷較小或轉速較高時，由于中間輸入軸（1）比外環齒輪（8）的轉速高，滾柱（7）空轉，此時中間輸入軸（1）單獨工作；隨著變速箱負荷不斷增大，迫使中間輸入軸（1）轉速逐漸下降，當中間輸入軸（1）的轉速低于外環齒輪（8）轉速時，滾柱（7）被楔緊，外環齒輪（8）的力矩通過滾柱（7）、內環凸輪（17）、螺栓（3）傳至中間輸入軸（1），此時外環齒輪（8）與中間輸入軸（1）同時工作，可以傳遞更大的力矩。

【零件明細】

【技術參數】

403200A 二軸總成
	中間輸入軸		外環齒輪
	齒輪參數	花鍵參數	齒輪參數
齒數	33	17	52
摸數	6.5	2.5	6.5
壓力角	20°	30°	20°
精度等級	8GJGB10095-88	6h GB3478.1-83	8GJGB10095-88

【安裝與使用】

1. 安裝

安裝前檢查二軸總成，表面應清潔無雜物、無銹蝕現象；花鍵、軸承、齒輪表面應無明顯磕碰痕跡；測量?jī)啥溯S承端面距離A(參考圖片一)不應大于150mm。
測量箱體內φ90孔用擋圈至倒檔行星架110軸承端面距離D，及原調整圈厚度，尺寸范圍均應為7.92～9.80mm，且兩尺寸相等。裝入二軸總成，裝配時確保二軸總成軸線與箱體內行星排軸線同軸。將二軸總成推到底，測量球軸承211（2）左端面至結合面距離B，及結合面至球軸承211軸承座底面距離C，通過調整調整圈厚度，保證球軸承211（2）左端面至軸承座底面間隙在0.10～0.60mm范圍內（該間隙的正確調整對二軸總成的使用壽命至關重要！）。
合箱時，以箱體上兩定位銷定位，均勻擰緊合箱螺栓。

1. 使用

工作用油應嚴格按照變速箱使用要求正確選用，并根據使用時間及時更換新油。若工作中因其它原因出現變速箱高溫等異常情況，應及時拆箱排除故障，之后清洗二軸總成，重新安裝，避免二軸總成損壞。
