| 外型尺寸 | 140*175*18 |
|---|---|
| 品牌 | 洛陽東軸軸承 |
| 貨號 | LYDZ-002 |
| 用途 | 旋轉部機器人 |
| 型號 | SX011828 |
| 制造商 | LYDZC東軸正常 |
| 是否進口 | 否 |

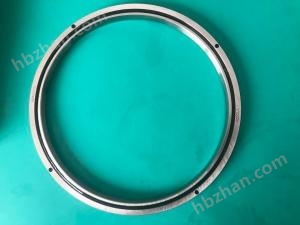

SX011828交叉滾子軸承 P4精度替代進口
SX011828 交叉滾子軸承，滾子內部呈90度的V形溝槽滾動面上通過隔離塊被相互垂直地排列
，承受徑向負荷、軸向負荷及力矩負荷
高鋼性，適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，機械手旋轉部、精密旋轉工作臺、醫療機器、計算器、IC制造裝置等設備。
旋轉精度：LYDZC生產加工的P4精密交叉滾子軸承旋轉精度達到0.005毫米以內
軸承特點：
1、高精度：精度可達到P4、P2級；
2、高剛性：該系列軸承均帶有預載荷；
3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。
4、體積?。涸撦S承體積小，可為主機節省空間。
| SX011828（140x175x18mm)工業機器人用交叉滾子轉盤軸承 | |||||||||||
| 工業機器人用交叉滾子轉盤軸承參數 | |||||||||||
| 品牌- | LYDZC | ||||||||||
| 型號- | SX011828 | ||||||||||
| 內徑- | 140mm | ||||||||||
| 外徑- | 175mm | ||||||||||
| 寬度- | 18mm | ||||||||||
| 重量(Kg)- | 2KG | ||||||||||
| l材料- | GCR15/GCR15SiMn | ||||||||||
| 精度等級- | P5/P4/P2 | ||||||||||
| 滾動體 | 圓柱滾子 | ||||||||||
| seal | Double-sided sealing of rubber strip | ||||||||||
| 潤滑類型- | 脂潤滑，型號EP2高溫潤滑脂 | ||||||||||
| 旋轉部分- | 內圈旋轉 | ||||||||||
| 承載方向- | 軸向徑向多向承載，傾覆力矩 | ||||||||||
| 軸承結構- | 外圈分體式，內圈整體式，潤滑油孔在外圈外徑 | ||||||||||
| 二、SX011836詳細參數表Detail table | |||||||||||
| | |||||||||||
| 型號 | 主要尺寸 | 安裝尺寸 | 基本額定載荷 | 重量 | |||||||
| 內徑 | 外徑 | 滾子節 | 厚度 | 油孔 | 倒角 | ds | Dh | C kN | Co kN | Kg | |
| SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 201.2 | 202.8 | 69 | 153 | 2.3 |
| | |||||||||||
| LYDZC產品詳細介紹： | |||||||||||
| 產品特點 | 該軸承是一種內圈分割、外圈旋轉的特殊型號軸承，滾子交叉排列，可承受各個方向的負荷，與傳統型號相比剛性提高3~4倍，內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動，具有高精密、高剛性、高承載、體積小等特點，在工業機器人中通常用作關節軸承，鋼性比傳統型號高3-4倍。The bearing is a kind of special type | ||||||||||
| 系列簡介 | 薄壁交叉滾子軸承有兩大類組成，一種是交叉圓柱滾子軸承，另一種是交叉圓錐滾子軸承，由于自身的特殊性和其他軸承所不可比擬的性而被廣泛使用。具有出色的旋轉精度交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜貨滾子之間相磨察，有效防止了旋轉扭矩的增加。 Have excellent rotation | ||||||||||
| 系列型號 | SX011814,SX011818,SX011820,SX011824,SX011828,SX011832,SX011836,SX011840,SX011848,SX011860,SX011868,SX011860,SX0118/500 | ||||||||||
| 應用領域 | 數控轉臺-工業機器人手臂-精密減速機-數控旋轉臺-檢測儀器-精密醫療設備CNC turntable - industrial robot arm - precision reducer - CNC rotary table - testing instrument - precision medical equipment | ||||||||||
| SX型工業機器人用交叉滾子轉盤軸承安裝調試 | |||||||||||
| | |||||||||||
洛陽東軸薄壁交叉滾子軸承有兩大類組成，
一種是交叉圓柱滾子軸承，
一種是交叉圓錐滾子軸承，
由于自身的特殊性和其他軸承所不可比擬的性而被廣泛使用。具有出色的旋轉精度交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜貨滾子之間磨察，有效防止了旋轉扭矩的增加。
使用方法
不帶安裝孔的交叉滾子軸承具有更薄的壁厚，適合安裝空間小的場合，軸承需要用法蘭盤壓裝在設備上
承受較大的軸向和徑向負荷因為滾子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
大幅節省安裝空間,交叉滾子軸承的內外環尺寸被最小限度的小型化，特別是超薄結構是接近極限的小型尺寸，并且具有高剛性，所以 于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。
交叉滾子軸承的設計能在較小的空間內提供較高的旋轉 度和剛度，大幅度節省材料成本。這類軸承是將兩套軸承滾道和滾子按直角十字交叉安裝在一起，相鄰滾子朝相反方向，滾子與滾子之間安裝有隔離塊，滾子上還裝有支撐墊片，這使得滾子的兩個半列容進同一空間內。
軸承的夾角和錐形幾何形狀使得軸承有效跨度要比軸承本身的實際寬度大好幾倍。交叉圓錐滾子軸承適用于高速機床應用，如立式鏜床和立式磨床。也特別適用于許多空間有限，旋轉精度要求較高的設備。
