拉薩市10KV戶外框架式補償裝置廠家/
產品概述
TBB高壓自動無功補償裝置，適用于3－35KV線路和變電站的集中或者分散補償。利用電網無功功率和電壓綜合指標通過具有自主知識產權的電容器真空接觸器對電容器組進行分級自動投切。有效提高電網整體功率因數，減少線路損耗，達到節能降耗，穩定電網電壓之目的。
拉薩市10KV戶外框架式補償裝置廠家/
原理說明
電源提供有功功率PS和無功功率QS（可能感性無功，也可能是容性無功），忽略變壓器和線路損耗，則有PS=PL，QS=QL。沒有無功吸收部分的電網存在以下幾個問題：
電網從遠端傳送無功；
負荷的無功沖擊影響本地電網和上級電網的供電質量。
因此，電力系統一般都要求對用電負荷進行必要的無功補償，以提高電力系統的帶載能力，凈化電網，提高電網電能質量。
目前配電網多數采用變電站固定電容器組無功補償方式,由于缺少無功調節手段,在供電峰谷期間功率因數波動較大,出現過補和欠補問題。ZRTBBZ型高壓無功補償自動調容成套裝置，使用無功自動控制器檢測電網電壓及功率因數，通過對電網電壓和功率因數的綜合判定，可同時控制兩臺主變的自動有載調壓及兩段母線上的無功補償電容的自動投切，實現平衡系統電壓，提供功率因數。減少線損，保護供電質量，解決無功過補償和欠補償問題
拉薩市10KV戶外框架式補償裝置廠家/

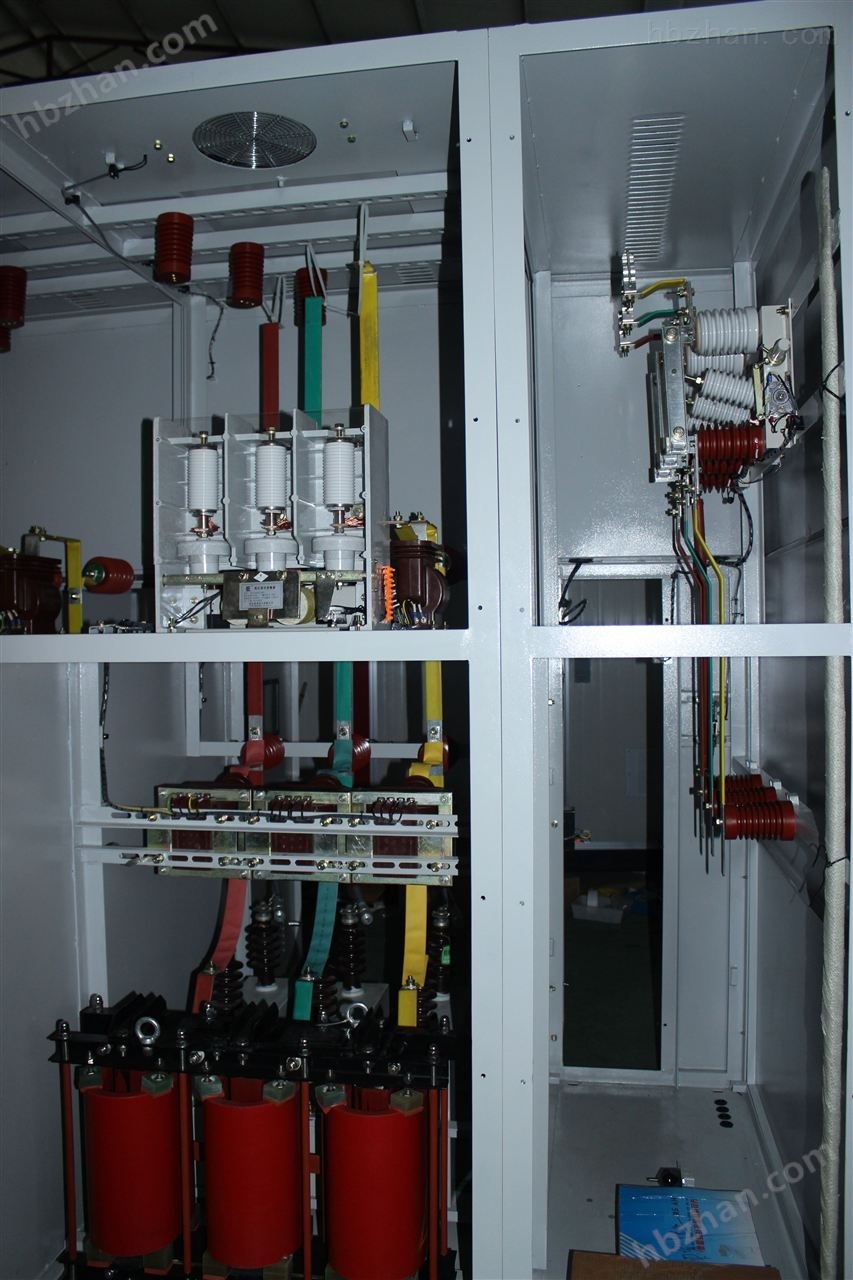

裝置主要元器件
高壓無功補償控制器AHZJ-SQC系列無功補償控制保護裝置是全新一代高壓智能無功補償控制器，集無功補償與電容保護于一體，采用彩色全中文液晶顯示人機界面友好，諧波檢查功能完善。控制器具有各種保護功能，如過壓、欠壓、過流、欠流、缺相、拒投、拒切等。
高壓電力電容器
高壓并聯電容器是無功補償裝置中的關鍵部件，給系統提供容性電流，用以補償系統中的感性電流，提高系統功率因素。特點:介質電容，具有工作強度高、體積小、重量輕、損耗低、溫升低、局部放電性能優良、壽命長等特點。
串聯電抗器
三相串聯電抗器采用真空環氧樹脂澆注，用于抑制電容器的投入涌流，同時具有抑制高次諧波的作用。特點：串聯電抗器采用三相鐵心電抗器，具有良好的線性度，采用取向硅晶片及合理的氣隙，其過載能力、電感量、噪音符合國家標準。
高壓交流真空接觸器
高壓交流真空接觸器，用以頻繁投切電容補償裝置，并在故障發生時，斷開真空接觸器，用以保護主回路。
主要元器件
※ 真空接觸器；
※ 刀開關；
※ 電流感器；
※ 電容器；
※ 放電線圈；
※ 電抗器；
※ 氧華鋅避雷器、帶電顯示器及所需附件
拉薩市10KV戶外框架式補償裝置廠家/
產品特點
裝置能在1.1倍額定電壓的穩態過電壓下*運行；裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行；裝置采用無重?fù)舸┑母邏簲嗦菲?，并裝有氧化鋅避雷器，以限制投切電容器組時產生的操作過電壓；6kv、10kv裝置選用真空負荷開關、真空斷路器或sf6型斷路器來作電容器組的投切開關。對于小電容量的電容器組，且需分組投切的采用真空接觸器，對于大電容量的電容器組應采用真空斷路器或sf6型開關；裝置選用干式空心電抗器接裝置電源側或干式鐵芯電抗器接裝置中性點側，用以限制合閘涌流，抑制高次諧波，改善網絡電壓波形。額定電抗率為0.5-1％的電抗器用于限制合閘涌流；額定電抗率為5～6％電抗器用于抑制5次及以上諧波和限制合閘涌流。額定電抗率為12～13％者用于抑制3次及以上諧波和限制合閘涌流；裝置選用fd型放電線圈，可在5s內將電容器組的剩余電壓自額定電壓峰值降至0.1倍額定電壓以下；根據系統及用戶的需要，裝置可采用就地控制或主控制室，集中控制，或自動控制等方式；裝置采用單臺電容器熔斷保護為主保護，開口三角電壓、電壓差動、中線不平衡電流保護作為后備保護，此外裝置還設有過流、過壓、失壓保護。這些保護的實現也可以選用較好性能的微機電容器保護監控裝置，以實現對電容器繼電保護的要求。
拉薩市10KV戶外框架式補償裝置廠家/
技術參數
1. 工頻主回路耐壓測試：42Kv/lmin
2. 二次回路耐壓測試： 2.5Kv/lmin
3. 雷電沖擊耐壓測試（峰值）： 75Kv
4. 真空接觸器吸合電壓： 0.85—1.1Ue
5. 真空接觸器合閘同期性：小于等于3ms
6. 真空接觸器壽命： 10萬次
7. 工作電壓： 交流160—260v 功耗：<5VA
8. 電壓測量精度：0.5%
9. 電流測量精度：1%
10. 保護電流測量精度：5%
11. 控制輸出：1—4組 無源開關量
12. 通訊接口：RS232 ，RS485
13. 額定電壓10kV、6kV
14. 柱上式無功補償裝置額定容量： 100、200、300、360、450、600、900、1200。
15. 控制柜中工作電壓：～220V±20％。
16. 控制方式：電壓、無功功率、時段。
拉薩市10KV戶外框架式補償裝置廠家/
使用環境條件
海拔高度:不高1000m；
環境溫度: -25℃~+55℃；
相對濕度:不超過85％；
運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質。
拉薩市10KV戶外框架式補償裝置廠家/
保護方式
裝置采用高壓噴逐式熔斷器或限流式熔斷器作為單臺電容器的短路保護，確保設備安全運行。
裝置采用開口三角電壓、電壓差動、中線不平衡電流保護作為后備保護。
裝置還設有過電壓、過電流、失壓等作為裝置外部保護。
裝置采用無重?fù)舸┑母邏簲嗦菲鱽硗肚须娙萜鹘M，并配置合適的氧化鋅避雷器，以限制投切電容器組時產生的操作過電壓。
對于裝置的外形尺寸采用緊湊型設計、顏色及進線方式，可根據用戶要求進行設計
拉薩市10KV戶外框架式補償裝置廠家/
訂貨須知
1. 提供補償裝置的型號、電壓等級、容量以及其它技術要求
2. 補償裝置進出線方式
3. 需提供使用場合電網上限電壓及現場諧波狀況
4. 若用戶有特殊要求，請與我公司協商訂貨
