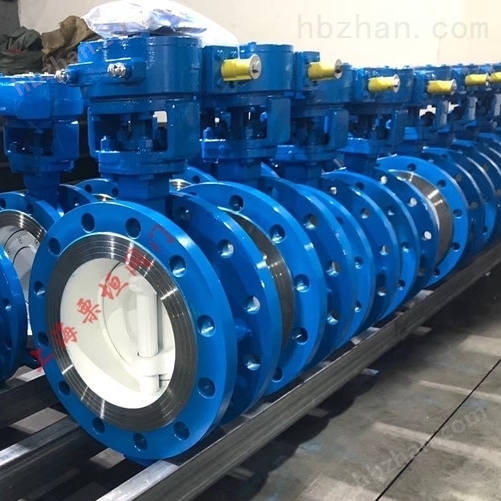

低壓法蘭蝶閥D343H-16C說明書資料介紹:
低壓法蘭蝶閥D343H-16C密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。適用于Class150、PN16、的管路上，適用溫度：-19～150℃，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于輸送水、蒸汽、油品介質等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。一般采用法蘭連接，也可采用對焊連接。
?
特點:
1、偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、蝶板密封面堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
3、大規格蝶板絎架結構，強度高，過流面積大，流阻小
4、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
5、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
執行標準:
設計規范:GB/T 12238
結構長度:GB/T 12221
法蘭連接:GB/T 9113
試驗與檢驗:GB/T 13927
產品標識:GB/T 12220
性能參數:
| 公稱通經DN（mm) | 50～1000 | |||
| 公稱藥理PN（MPa) | 0.6 | 1 | 1.6 | 2.5 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 適用溫度 | 碳鋼：-29℃～225℃不銹鋼：-40℃～350℃ | |||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |||
| 泄漏率 | 符合GB/T13927-92標準 | |||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
零件的材料:
| 零件名稱 | 材料 |
| 閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
| 蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
| 閥軸 | 2Cr13不銹鋼、合金鋼 |
| 密封圈 | 不銹鋼圈 |
| 填料 | 柔性石墨 |
主要連接尺寸:
| 公稱通經(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | |||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||||||
| L | L2 | H | H1 | D1 | Z-D | A | D1 | Z-D | A | D1 | Z-D | A | |
| 50 | 43 | 265 | 350 | 112 | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ |
| 65 | 46 | 265 | 370 | 115 | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ |
| 80 | 49 | 320 | 380 | 120 | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ |
| 100 | 56 | 320 | 420 | 138 | 180 | 8-18 | 45℃ | 180 | 8-18 | 45℃ | 190 | 8-22 | 45℃ |
| 125 | 64 | 340 | 460 | 164 | 210 | 8-18 | 45℃ | 210 | 8-18 | 45℃ | 220 | 8-26 | 45℃ |
| 150 | 70 | 390 | 555 | 175 | 240 | 8-22 | 45℃ | 240 | 8-22 | 45℃ | 250 | 8-26 | 45℃ |
外形尺寸圖:
